    偏心旋转阀工作原理:偏心旋转调节阀是一种结构新颖、流 体阻力小的直通型阀体结构，阀芯的回转中心不与旋转轴同心，可减小阀座磨损，延长使用寿命；阀芯后部设有一个导流翼，有利于流体稳定流动，具有优良的稳定性。同时，还具有流量大，可调范围广的优点特别适用于含有淤浆的工艺系统控制。
为保证大的可调比和可靠性，并减少仪表，可采用如下图所示的，偏心旋转型阀芯的调节阀。此阀可用于含酸性气体或液体，其结构和材料符合美国国家防腐蚀工程师学会标准NACE MR0175—2002

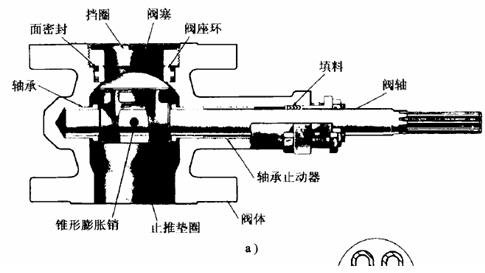

偏心旋转阀—总体结构图


偏心旋转调节阀结构:
    偏心旋转调节阀阀体流路简单，阻力小，与同口径单、双座阀相比，有较大的流通能力，但重量只有其1/3左右。偏转阀采用旋转运动，提高了填料函密封性，同时具有较大的输出力，所以阀的泄漏较小，刚度较大，在额定压差下能可靠地工作。偏心旋转阀芯、阀杆只作旋转运动，所以它开关转动时所承受摩擦力很小，当阀芯和阀座相接触关闭时，阀芯柔臂在执行机构推力作用下产生微小弹性变形及弹 性涨紧力，使阀芯与阀座接触更加紧密牢固，因此，偏心旋转阀泄漏量很小。同时关闭阀门所需的推力与球阀、蝶阀相比要小。
偏心旋转调节阀的特点：
1）阀座寿命长。耐久的、坚固的金属或陶瓷阀座密封圈和偏心的阀芯，在启闭过程中，如左图所示，减少了阀芯与阀座的摩擦，改善了阀座密封面的破坏，以及开启时的阻力。阀芯在旋转至关闭位置时，阀芯与阀座密封圈会产生自动重叠作用，使密封面间得到更合理的配合。阀座密封圈的材质可选用316不锈钢、A105锻造碳钢堆焊硬质合金及陶瓷。
2）性能可靠。特殊的阀座密封圈设计，能自动定心、自行搭接、动态与阀芯对准，可提高使用寿命。密封金属轴承可防止颗粒堆积的轴面而防止阀芯转动。
3）可多种操作。自动定心的阀座密封圈和坚固的阀芯，可以在其向前流和反向流任一方向使用时达到密封。使用向后流方向，出口湍流区是远离阀座密封面的，另外阀芯的90℃行程亦有助于减少阀芯与流动介质的冲刷，减少损坏的可能性。
4）安装方便。带法兰的阀体，可以与不同等级的管道法兰连接。配合不同的设计要求，亦可避免有外露的法兰螺钉。安装时的定位面和整体效果也较好。还可提供压紧式的无法兰阀体，安装时可依靠法兰螺钉定位。

偏心旋转调节阀技术参数和性能指标阀体材质：WCB、ZG23O - 450 ; ZG1Cr18Ni9Ti ; ZG1Cr18Ni12Mo2Ti ; ZGOCr18Ni10Ti
芯座材料：0Cr18Ni12Mo2Ti ; OCr18Ni12Mo2Ti 堆焊司太利合金；0Cr18Ni12Ti 嵌聚四氟乙烯（阀座）。
法兰标准：ANSI B16.5或JB/T79《 管路法兰及垫片》。
气源接头：Rcl/4
附 件：阀门定位器（气动、电 - 气）；空气过滤减压阀；手轮机构。
环境温度：-40～ + 70 ℃
金属阀座：-195 ～ + 398 ℃
软阀座：-73 ～+ZO4OC
偏心旋转调节阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保
